        脫硫擋板門

        脫硫擋板門

        擋板門
        脫硫擋板門

        一.脫硫擋板門產品概述

                煙氣脫硫雙層百葉窗式擋板風門引進國外先進技術生產制作,脫硫擋板門用于煙氣脫硫系統吸收塔進、出口或旁路煙道上,或用于煙氣脫硝及煙氣除塵系統中,風門通常采用百葉窗式雙層擋板結構,關斷時雙層擋板之間通入密封,實現隔離關斷煙氣的作用。

        二.脫硫擋板門性能特點

        1.采用單軸驅動雙百葉窗式擋板結構,雙層葉片中間設計有導入密封空氣的密封室,將高于煙氣壓力500Pa的密封空氣通入擋板,使雙層擋板之間形成密封空氣隔離層,阻斷煙氣流的通過。

        2.風門啟閉時間≤60S(可根據用戶要求選定)。

        3.外部設計有連桿機構,使數個葉片同步開啟或關閉。

        4.雙百葉窗式擋板門設計結構合理,葉片剛性好,運行穩定可靠,百葉窗式擋板葉片密封型式:彈性密封和氣密封。

        5.雙擋板上設計安裝有密封風入口閥,通入密封空氣后,擋板門密封效率為100%。

        6.驅動方式:氣動或電動。

        7.驅動裝置通常采用直聯式與風門連接安裝。

        8.電動裝置采用機電一體化產品,具有力矩保護和限位裝置并能遠方控制操作,電動裝置還具有手、電動切換功能以備安裝調試、檢修時使用。

        9.風門與管道的連接方式:法蘭密封焊連接或法蘭螺栓連接。

        10.密封風系統的密封風機和電加熱器可由我方選型后成套提供。

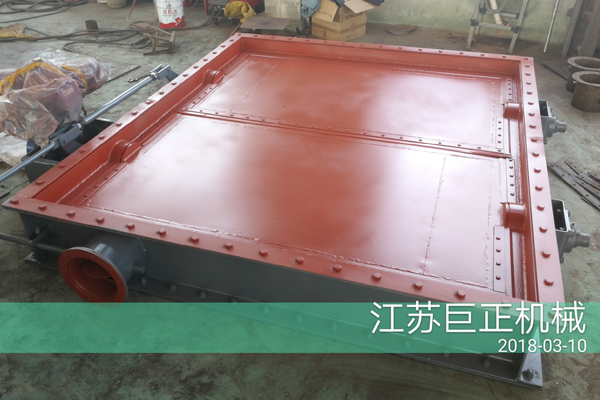

        擋板門

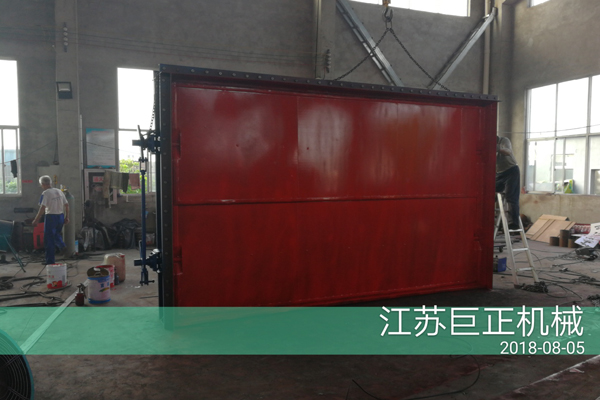

        擋板門

        三、脫硫擋板門技術參數

        1.煙道截面:D(寬)×W(高)×L(厚);

        2.適用介質:冷熱煙氣;

        3.設計耐溫:≤300℃;

        4.設計壓力:±8500Pa;

        5.煙氣內外泄漏率:“0”

        6.驅動方式:電動或氣動

        7.電源和控制要求:由用戶選定。

        四、脫硫擋板門供貨范圍

        包括風門本體、密封風門入口閥、驅動裝置(電動裝置或氣動裝置)和其它附件,密封風機和電加熱器可成套供貨。

        五、脫硫擋板門訂貨須知:

        1、提供煙道接口尺寸及管道的安裝位置(水平管道或立式管道);

        2、煙氣參數;

        3、啟閉時間要求;

        4、連接方式:法蘭平面對焊連接或法蘭螺栓連接;

        5、防腐蝕材質要求(鎳基合金或耐酸不銹鋼);

        6、操作方式:電動或氣動(驅動裝置要求);

        7、風門在管道中的用途及位置;

        8、訂貨前供方提供安裝總圖給需方確認。

        六、脫硫擋板門說明

        1、該風門因風道內含有二氧化硫易腐蝕,選用Q235外包316L材質進行設計制作,具有耐溫耐腐蝕,使用壽命長等特點。

        2、為了使風門門板在高溫情況下不易變形,雙層板之間設有加強筋,單層板厚度5mm,風門總厚度600mm。風門軸頭、軸瓦、軸套、軸分別選用幾種不同耐高溫、耐磨、耐腐蝕材料制作。

        3、電動裝置和風門軸連為一體,無間隙,關閉后漏風率小于0.1%。

        4、電動裝置上設有多功能限位裝置,開關到位準確無誤。

        5、配電柜內設有DCS接口,達到自動化運行效果。

        6、具有調整、隔絕共用,調整靈活,隔絕性能好。

        7、開關靈活、無卡澀現象,無內漏、外漏現象,軸封良好。

        8、全自動化程度高,具有遠程、近距離和手動操作功能。

        9、制作工藝符合相關行業標準。
